Mesh Quality

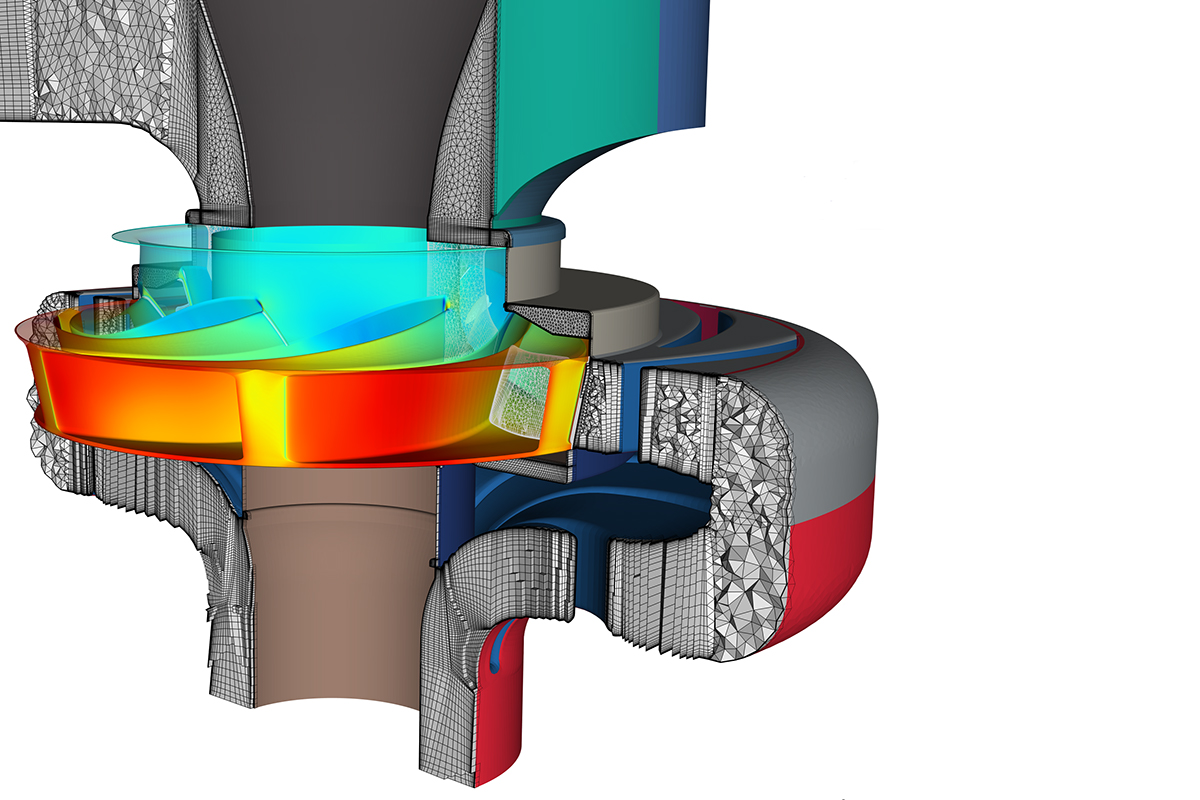

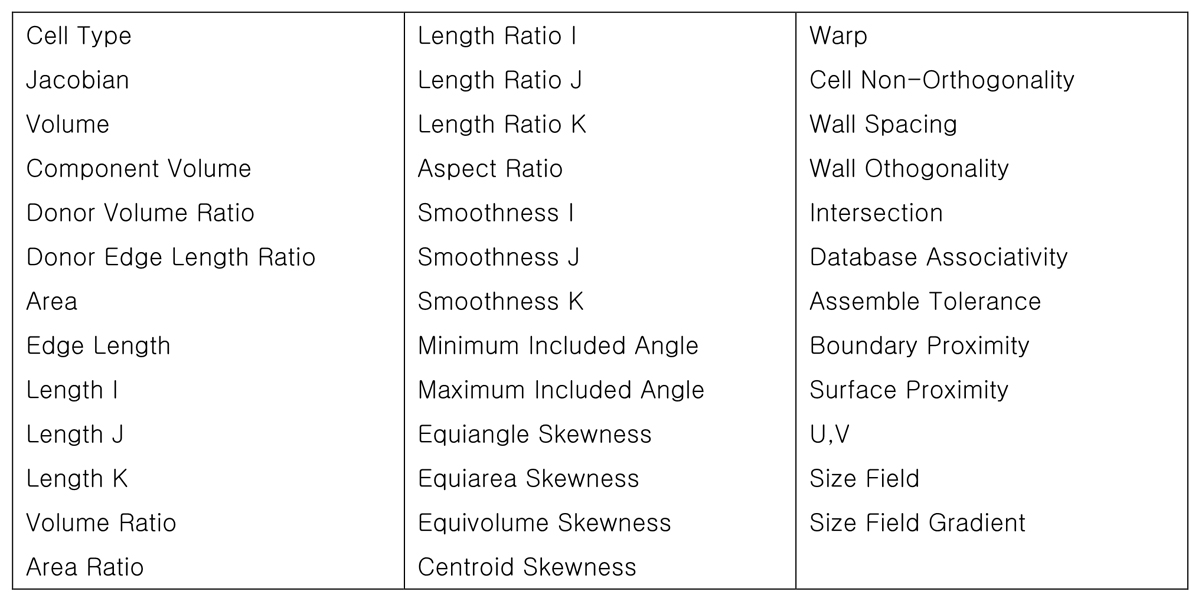

격자의 Quality는 CFD를 하는 모든 엔지니어들에게 있어서 해의 정확성에 가장 중요한 역할을 하는 요소이다. 높은 품질의 격자는 CFD Solution의 Accuracy를 증가시킬 뿐만 아니라 낮은 Quality의 격자에 비해서 수렴성을 향상시킨다. 따라서 격자 생성 프로그램에 있어서 격자의 Quality를 향상시키는 도구를 제공하는 것은 매우 중요하다. CFD Solver에 따라서 수치 Algorithm과 Physical Model이 요구된다. 어떤 격자 생성 프로그램들은 괜찮은 격자를 얻기 위해서 필요 없는 수많은 Block들을 사용하기도 한다. Pointwise는 격자의 Quality를 확인하는 다양한 방법들을 제공하고 있다. Cell Level 까지 자세하게 볼 수 있는 Graphic Tool을 제공하는 것은 물론 격자의 내부를 볼 수 있게 해주는 Cutting Plane이 있으며 Minimum & Maximum 값을 보여주는 도구 및 원하는 격자의 값을 볼 수 있는 Probe 기능도 제공하고 있다. Pointwise에서 제공하는 격자 Quality Check 함수들로는 다음과 같은 것들이 있다.



Rules 기법을 이용해서 사전에 원하는 격자의 Quality를 체크할 수 있다. 예를 들어, “Minimum Included Angle이 5 Degree 이상이어야 한다” 라고 정의할 수 있다. 함수를 정의한 이후로, 격자를 생성하는 도중에 어느 때라도 Evaluate Button을 누르기만 하면 즉시 Rule을 벗어나는 격자를 그래픽으로 보여준다.
