POINTWISE > GEOMETRY

GEOMETRY

* CAD Data

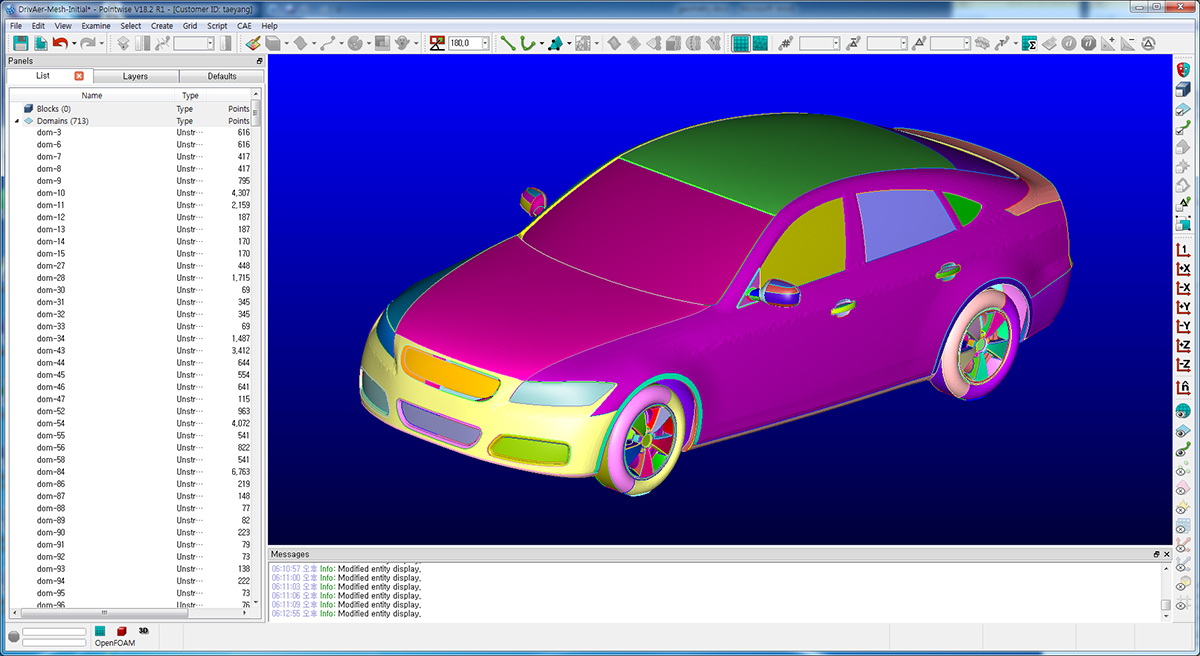

Pointwise의 Geometry Kernel은 Hybrid Geometry를 지원한다. 따라서 Analytic Surface(NURBS, B-Splines), Faceted Geometry(Triangle Mesh), Wireframe 형식의 데이터를 가지고 동시에 작업할 수 있다.

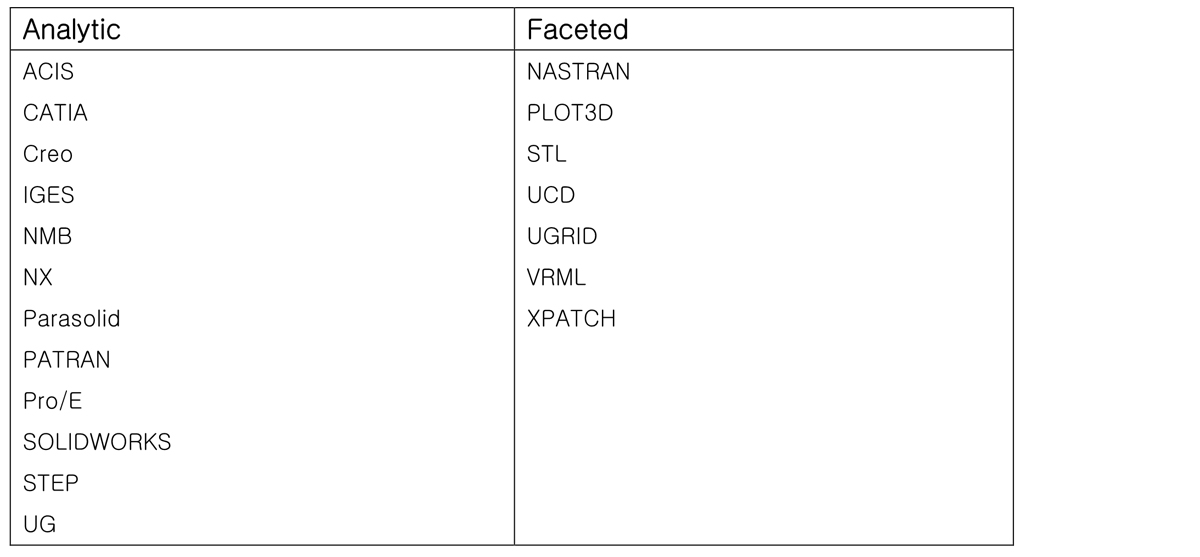

- 지원 가능한 Geometry Formats



* Geometry Modeling

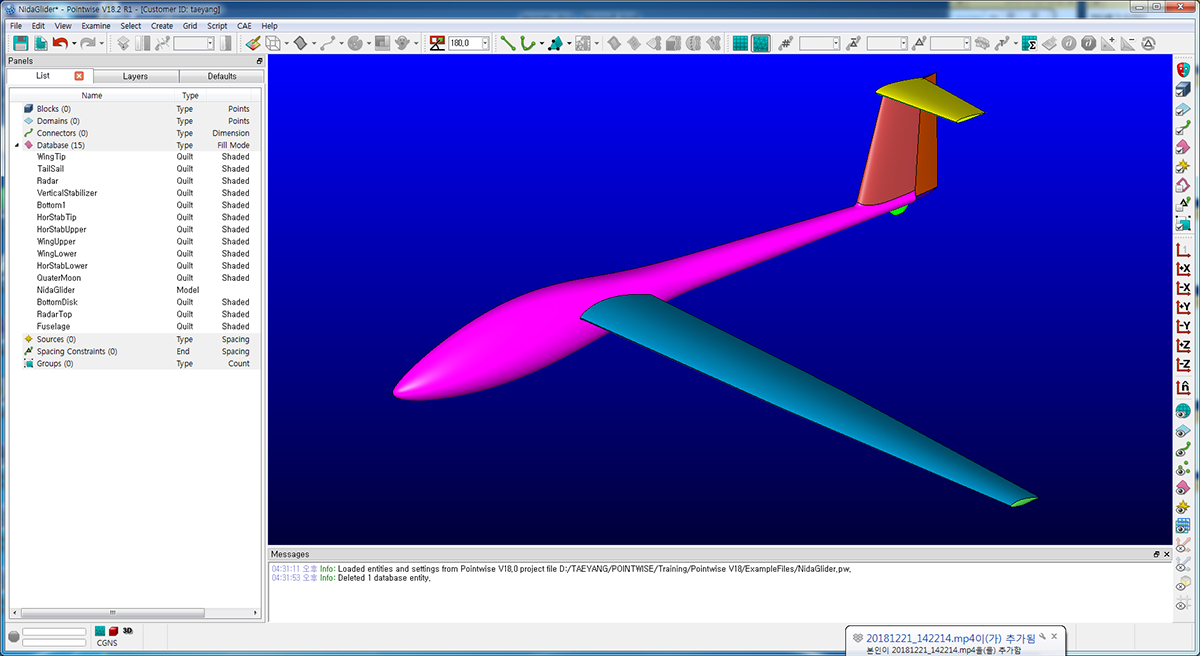

Pointwise는 격자 생성에 CAD Model을 꼭 필요로 하지는 않는다. Geometry를 먼저 만들 필요 없이 3D 격자를 바로 만들 수 있다. 따라서 필요한 경우에만 CAD Geometry를 사용함으로써 CAD 시스템에 대한 의존도를 줄일 수 있다. 또한 자체적으로 가지고 있는 Geometry 생성 Tool을 이용해서 필요한 Geometry를 생성할 수 있다. 또한 복잡한 CAD Model에 격자를 생성할 때 CAD Topology와는 독립적으로 격자를 생성할 수 있다. 따라서 격자는 전체 CAD Surface에 구속될 수도 있고 일부 Surface에만 또는 여러 개의 Surface들에 구속될 수도 있다.

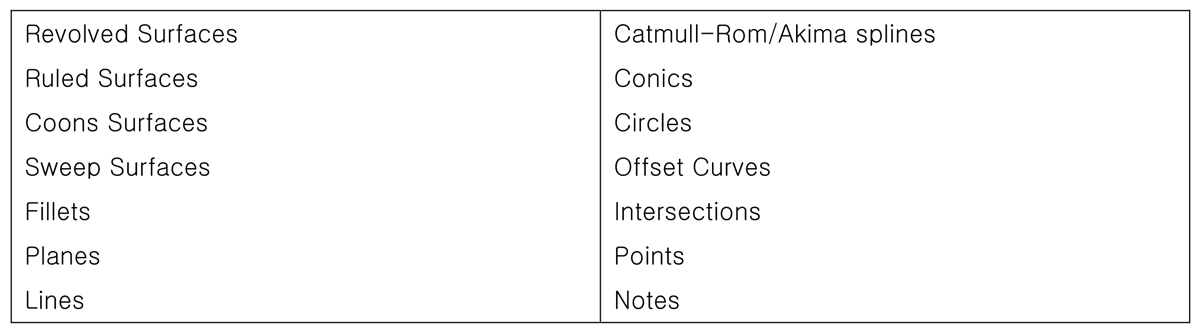

- Geometry Modeling Support



* Fault-Tolerant Meshing

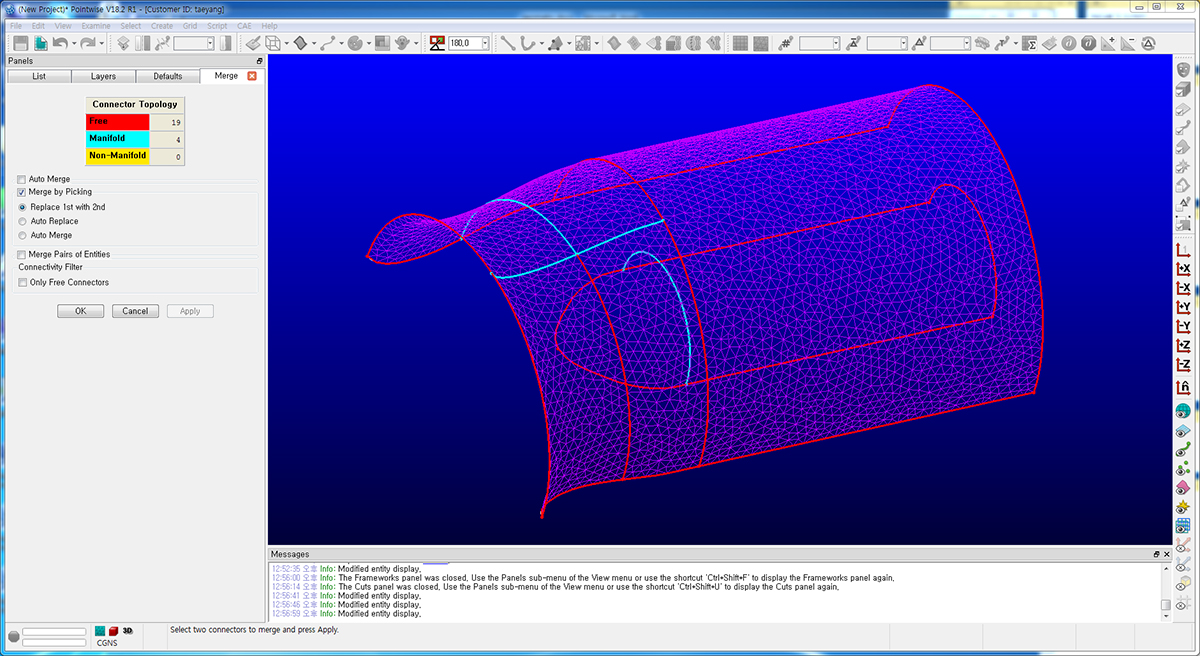

Pointwise는 CAD Geometry의 문제들에 관대하다. CAD Model을 다루면서 쉽게 접할 수 있는 인접한 Surface 사이의 Gap, Overlap 또는 Missing Feature를 크게 문제삼지 않는다. 이러한 문제를 가지고 있는 Data를 Cleanup 할 필요가 없다. Automatic Merging 기법을 이용해서 문제를 가지고 있는 Sloppy CAD Model에 바로 격자를 생성할 수 있으며 Topology나 Sliver Surface와 같은 CAD Artifacts를 Solver를 이용해서 제거할 수 있다


* Solid Modeling



격자를 생성하는데 있어서 수많은 문제들은 Geometry 모델의 완벽하지 않음에 있다. Surface들 사이에 과도한 Gap들이 격자를 생성하는데 문제를 일으킨다. Solid Meshing 기법은 이러한 문제들을 처음부터 피할 수 있도록 해준다. Geometry 모델을 Watertight Solid로 만들어 줌으로써 격자 생성을 문제없이 진행할 수 있도록 Gap들을 메워준다. Pointwise는 폭넓은 Solid Modeling 기능들을 제공해주고 있으며 Geometry Import시 자동으로 적용되도록 할 수도 있고 Import 이후에 모델의 일부분에만 적용할 수도 있다.
